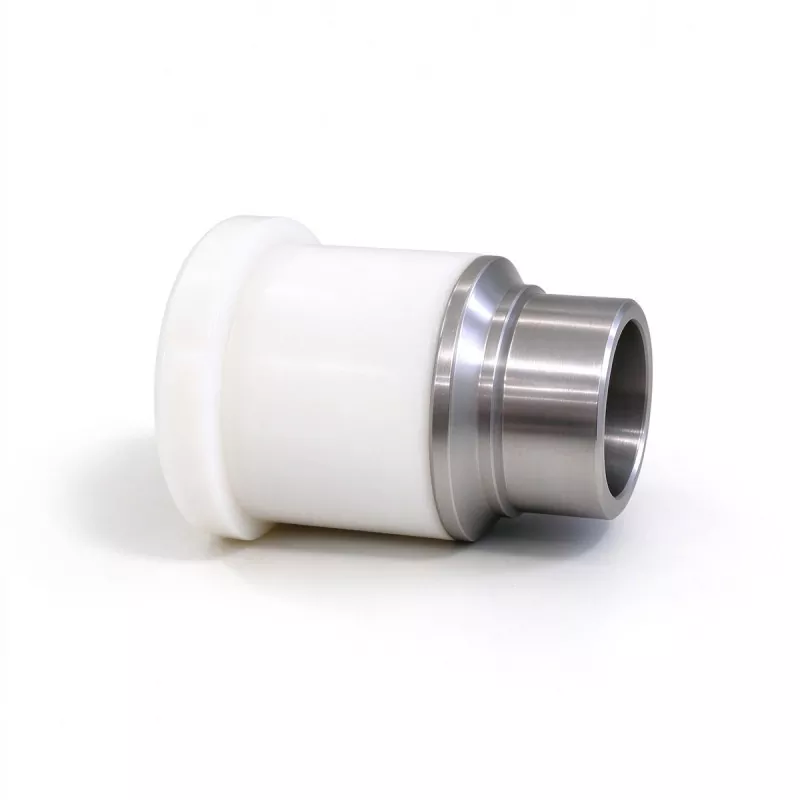

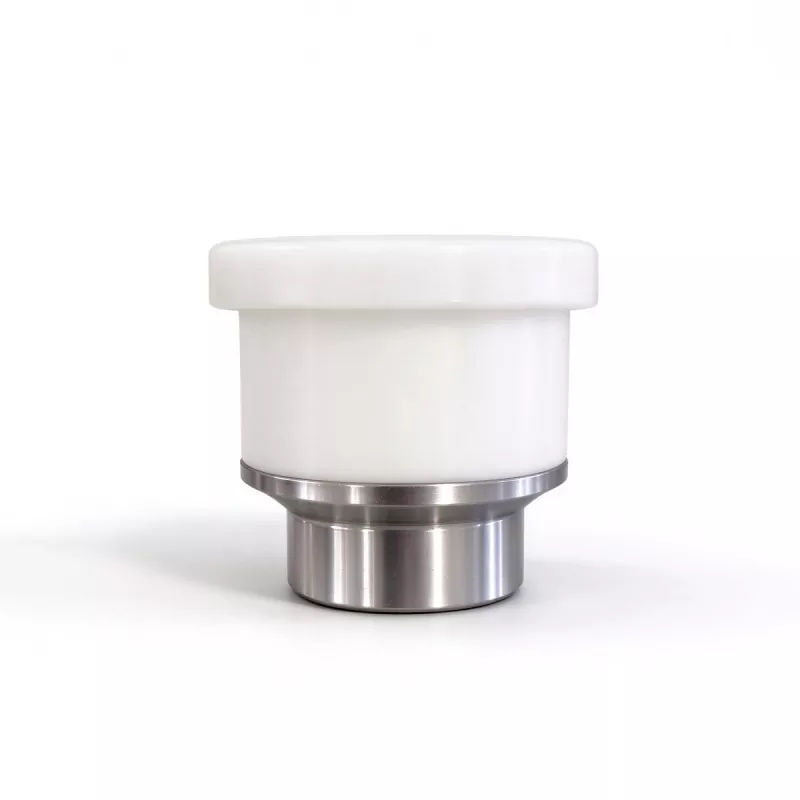

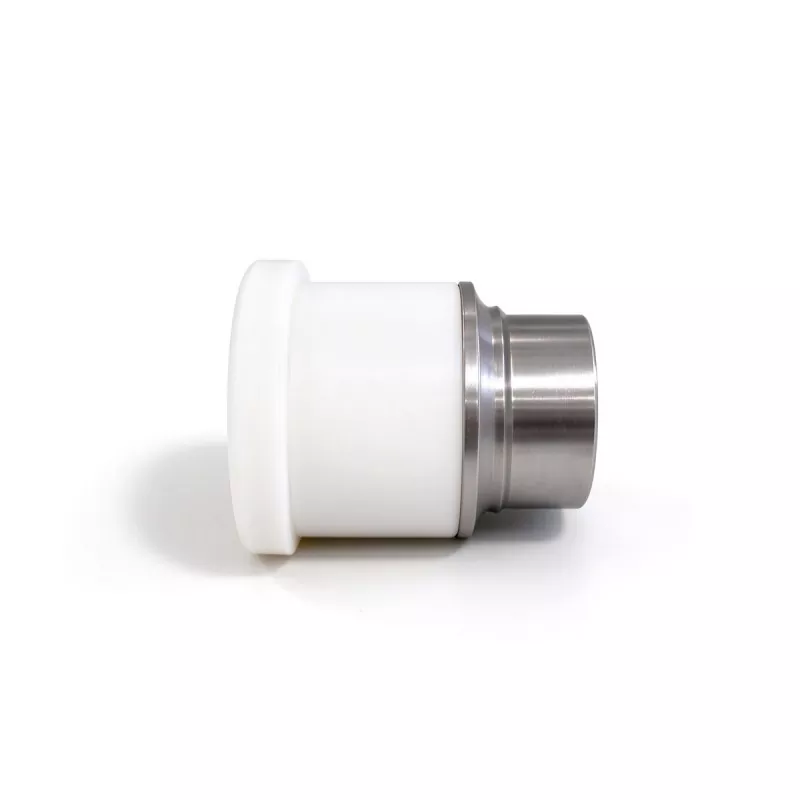

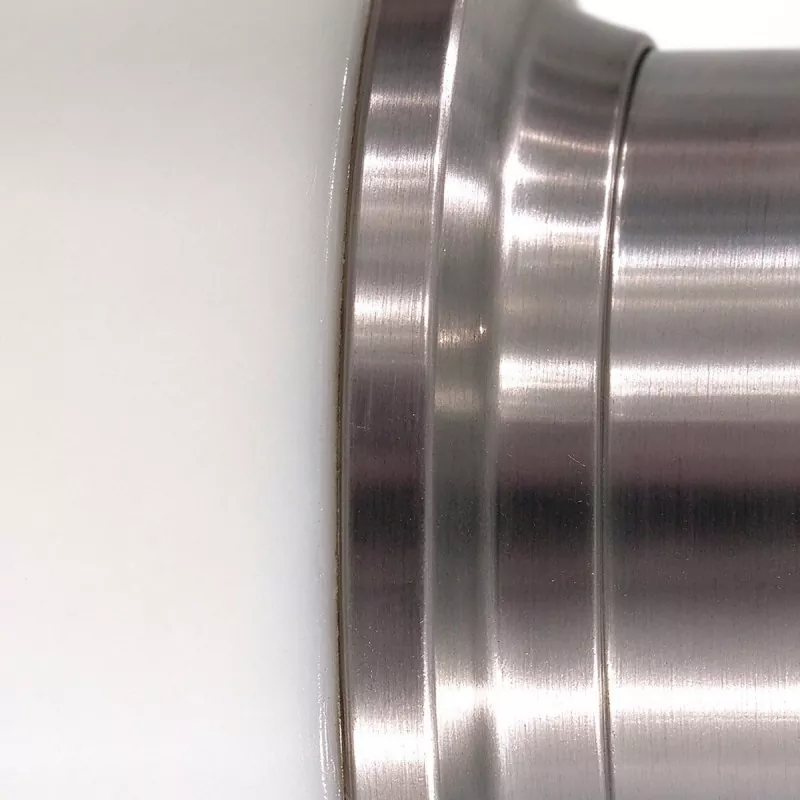

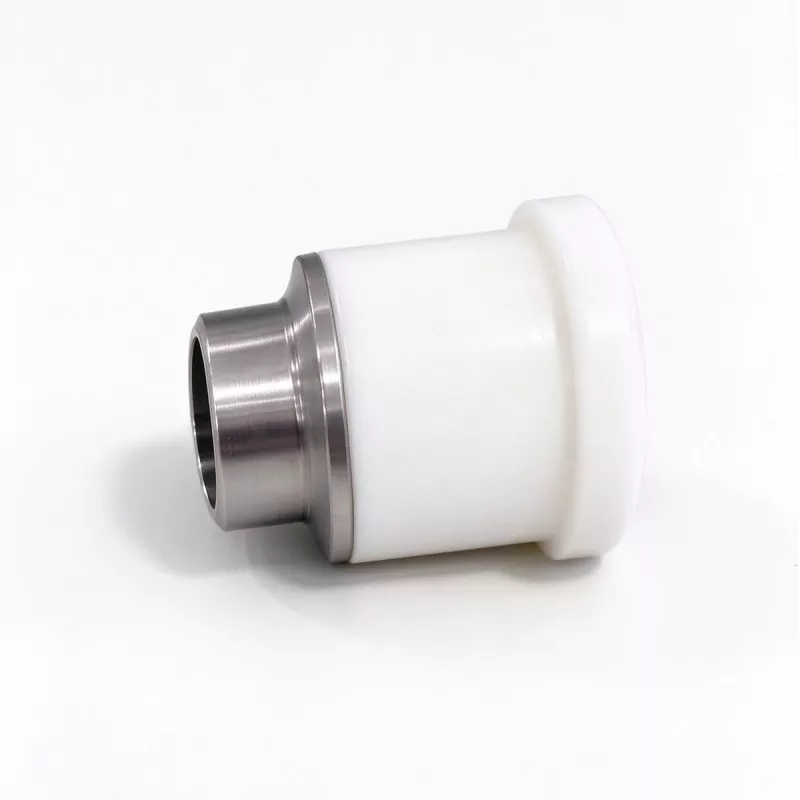

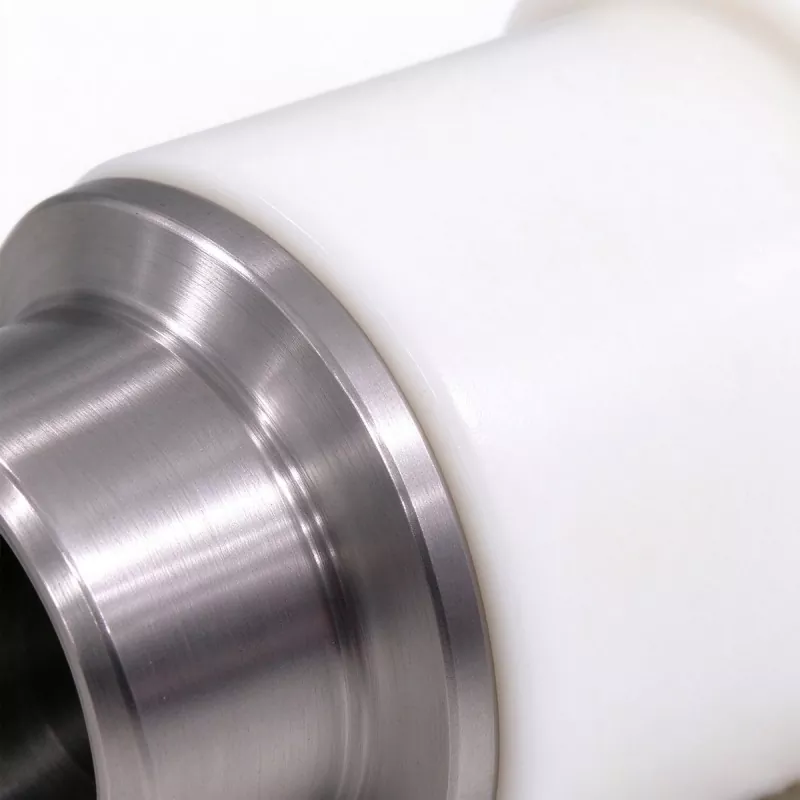

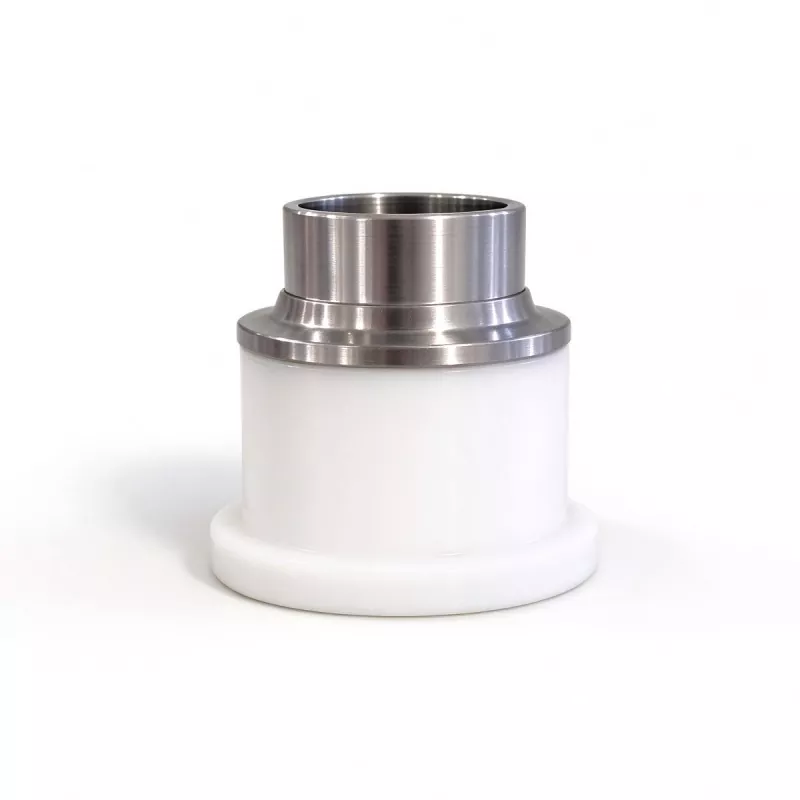

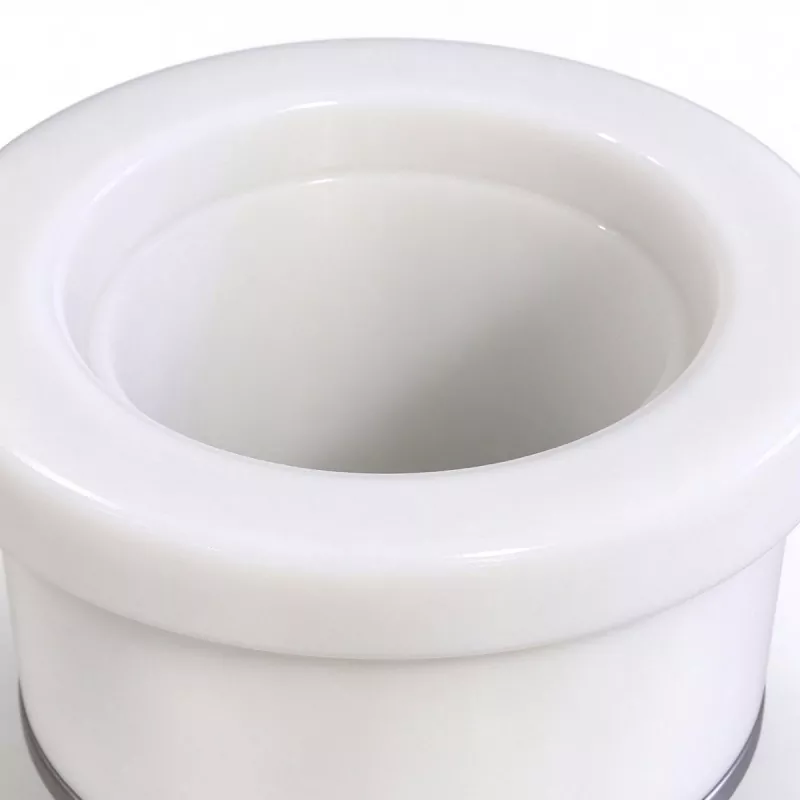

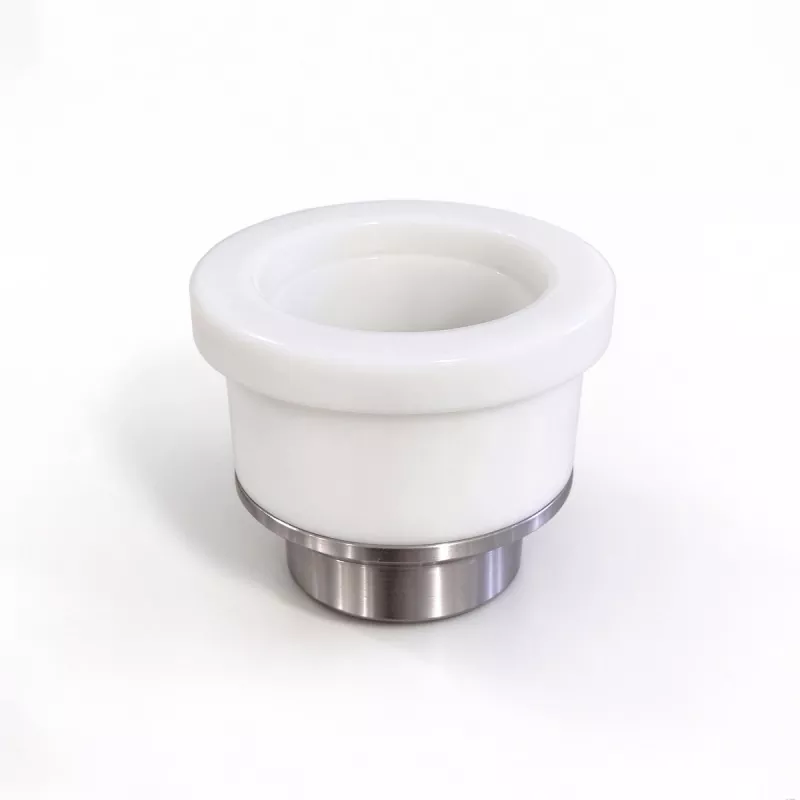

Laser Cutting Head Ceramic Ring

EVER VIEW ay nagbibigay ng mga kapalit na ceramic na bahagi para sa fiber laser cutting head, pagsuporta sa pagpoposisyon ng nozzle, electrical insulation at height-sensing function sa mga compatible na cutting-head assemblies. Bilang isang maliit na consumable na naka-install malapit sa nozzle, ang Laser Cutting Head Ceramic Ring ay gumagana sa isang lugar na nalantad sa init, spatter, alikabok at paminsan-minsang mekanikal na epekto.

Ang tamang ceramic ring ay dapat piliin ayon sa aktwal na istraktura ng cutting-head. Ang panlabas na diameter, panloob na diameter, taas, thread, contact arrangement at mounting design ay maaaring mag-iba sa pagitan ng iba't ibang modelo.

Para sa kapalit na pagbili, inirerekomenda ng EVER VIEW ang pagbibigay ng cutting-head na modelo, orihinal na numero ng bahagi, mga dimensyon o malinaw na mga larawan. Maaaring tumulong ang aming team sa pagtutugma ng detalye bago ang quotation at suportahan ang stock ng maintenance o maramihang order.

Isang Mahalagang Bahagi ng Lower Cutting Head

Ang Laser Cutting Head Ceramic Ring ay nakaposisyon sa pagitan ng cutting-head assembly at nozzle-related na mga bahagi. Ang eksaktong istraktura nito ay nakasalalay sa disenyo ng cutting-head, ngunit ito ay karaniwang nag-aambag sa parehong mekanikal na pagpoposisyon at electrical isolation.

Suportahan ang Pagpoposisyon ng Nozzle

Ang ceramic body at kaugnay na mounting structure ay nakakatulong na panatilihin ang nozzle assembly sa nilalayong posisyon. Ang mga tamang sukat at concentricity ay mahalaga dahil ang nozzle ay kailangang mapanatili ang kinakailangang relasyon sa laser beam.

Magbigay ng Electrical Insulation

Ang ceramic material ay nagbibigay ng electrical insulation sa pagitan ng mga napiling conductive na bahagi ng cutting head. Ang katangiang ito ay mahalaga sa pagputol ng mga ulo na gumagamit ng capacitive height sensing upang subaybayan ang distansya sa pagitan ng nozzle assembly at metal workpiece.

Ang Height Sensing ay Depende sa Asembleya

Sa mga katugmang cutting head, gumagana ang ceramic ring kasama ng nozzle at sensing na mga bahagi sa halip na gumagana bilang isang independiyenteng sensor.

Panatilihin ang Sensing Structure

Ang ceramic body ay naghihiwalay ng mga nauugnay na conductive component habang pinapanatili ang mekanikal na relasyon na kinakailangan ng sensing assembly. Ang mga contact point o conductive insert ay maaari ding isama depende sa partikular na disenyo.

Bawasan ang Variation ng Pag-install

Ang isang wastong tugmang ceramic ring ay tumutulong sa nozzle-related assembly na bumalik sa nilalayon nitong posisyon pagkatapos palitan. Maaaring makaapekto ang mga maling dimensyon sa assembly fit at maaaring mangailangan ng karagdagang pag-troubleshoot ng height-sensing system.

Ano ang Maaaring Makapinsala sa Singsing?

Gumagana ang Laser Cutting Head Ceramic Ring malapit sa workpiece, na ginagawa itong vulnerable sa ilang praktikal na kondisyon ng produksyon.

Pinsala ng banggaan

Ang isang naka-warped sheet, nakataas na workpiece o error sa programming ay maaaring magdulot ng pagputol ng ulo sa materyal. Pagkatapos ng banggaan, dapat suriin ang ceramic body kung may mga bitak, chips o displacement.

Init at Tilamsik

Ang tuluy-tuloy na pagputol ay naglalantad sa ibabang bahagi ng cutting-head sa init at metal spatter. Ang kontaminasyon sa paligid ng ceramic ring, nozzle at contact area ay dapat matugunan sa regular na pagpapanatili.

Siyasatin Bago Palitan ang Ibang Bahagi

Ang isang nasirang ceramic ring ay maaaring lumikha ng mga sintomas na mukhang nauugnay sa nozzle o sistema ng pagkontrol sa taas. Gayunpaman, hindi ito dapat awtomatikong ituring na sanhi ng bawat problema sa pagputol.

Suriin ang Pisikal na Kondisyon

Maghanap ng mga bitak, naputol na mga gilid, pagpapapangit, kontaminasyon o abnormal na pagkaluwag. Kung ang ceramic body ay nakikitang nasira, ang patuloy na paggamit ay dapat na iwasan hanggang sa masuri ang bahagi.

Suriin ang Contact Area

Kung saan ang disenyo ng cutting-head ay may kasamang conductive contact, siyasatin ang kanilang kondisyon ayon sa pamamaraan ng pagpapanatili ng tagagawa. Ang mahinang contact ay maaaring makaapekto sa sensing circuit.

Ang Sukat ay Higit pa sa Labas na Diameter

Ang pagbili ng panlabas na diameter lamang ay maaaring humantong sa isang hindi tamang kapalit. Ang iba't ibang mga ceramic ring ay maaaring magkaroon ng magkatulad na panlabas na mga hugis habang gumagamit ng iba't ibang mga mounting structure o contact arrangement.

Mga sukat na susukatin

Kapag available, ibigay ang panlabas na diameter, panloob na diameter at pangkalahatang taas. Dapat kunin ang mga sukat mula sa orihinal na bahagi sa halip na tantiyahin mula sa mga litrato.

Suriin ang Thread at Mga Contact

Ang laki ng thread, mounting interface at contact position ay maaari ding matukoy ang compatibility. Ang interface ng nozzle ay dapat isaalang-alang kasama ng istraktura ng ceramic-ring.

Ang mga huling detalye ay dapat kumpirmahin laban sa aktwal na pagpupulong ng cutting-head.

Itugma ang Singsing sa Cutting Head

Ang Laser Cutting Head Ceramic Ring ay dapat ituring bilang isang cutting-head-specific consumable sa halip na isang universal accessory.

Iba't ibang Modelo ang Gumagamit ng Iba't ibang Disenyo

Maaaring magkaiba ang mga cutting head sa mga dimensyon ng ceramic-ring, mga thread, mga feature sa paghahanap at mga configuration ng contact. Kahit na ang mga produktong mukhang magkatulad ay maaaring hindi mapapalitan.

Mga Tulong sa Orihinal na Impormasyon

Ang orihinal na numero ng bahagi, packaging label at cutting-head na modelo ay nagbibigay ng mga kapaki-pakinabang na sanggunian para sa pagtukoy ng kapalit. Ang mga malilinaw na larawan ay maaaring higit pang mabawasan ang posibilidad ng isang hindi tamang tugma.

Isang Simpleng Proseso ng Pagkilala

Makakatulong ang EVER VIEW sa mga mamimili na hindi alam ang eksaktong detalye ng ceramic-ring.

Magsimula sa Kagamitan

Ibigay ang tagagawa at modelo ng cutting-head. Kung ang cutting head ay may nameplate o model marking, magsama ng malinaw na larawan.

Idagdag ang Mga Detalye ng Lumang Bahagi

Magpadala ng mga larawan ng orihinal na ceramic ring mula sa iba't ibang anggulo, kasama ang mga available na sukat, numero ng bahagi at impormasyon sa pakikipag-ugnayan.

PAGPUTOL NG ULO → LUMANG BAHAGI → MGA DIMENSYON → LARAWAN → ESPISIPIKASYON

Ang prosesong ito ay partikular na kapaki-pakinabang para sa mga mamimili sa ibang bansa, mga kumpanya ng serbisyo ng laser at mga distributor na kumukuha ng mga kapalit na bahagi para sa mga umiiral nang makina.

Ang Pag-install ay Nangangailangan ng Pangangalaga

Ang ceramic ring ay isang precision component at dapat maingat na hawakan habang pinapalitan.

Siyasatin Bago Magkabit

Kumpirmahin na ang bagong bahagi ay walang nakikitang mga bitak, chips o kontaminasyon. Suriin ang mga sukat at istraktura ng pag-mount bago i-install.

Iwasan ang Mechanical na Pinsala

Maaaring masira ang seramik sa pamamagitan ng epekto o labis na puwersa. I-install ang bahagi ayon sa pamamaraan ng tagagawa ng cutting-head at iwasan ang sobrang paghigpit ng mga kaugnay na bahagi.

Panatilihing Stable ang Nozzle Assembly

Ang ceramic ring ay hindi gumagana nang mag-isa. Ang kondisyon nito ay dapat isaalang-alang kasama ng nozzle at iba pang mga bahagi sa ibabang dulo ng cutting head.

Suriin ang Nozzle Seating

Pagkatapos palitan, kumpirmahin na ang nozzle ay nakalagay nang tama at ang nauugnay na pagpupulong ay nananatiling ligtas.

Suriin ang Height Sensing

Kung saan ginagamit ang capacitive sensing, i-verify ang normal na height-sensing operation pagkatapos ng maintenance bago ibalik ang makina sa regular na produksyon.

Mga Aplikasyon sa Laser Metal Cutting

EVER VIEW ang mga kapalit na ceramic na bahagi ay inilaan para sa fiber laser cutting equipment na ginagamit sa iba't ibang mga metal fabrication environment.

Pagproseso ng Sheet Metal

Kasama sa mga karaniwang aplikasyon ang carbon steel, hindi kinakalawang na asero at pagpoproseso ng aluminum sheet para sa mga bahagi ng makinarya, cabinet, enclosure at mga fabricated na bahagi ng metal.

Kagamitan sa Produksyon at Serbisyo

Maaari rin silang may kaugnayan sa mga sentro ng serbisyo ng laser cutting, mga kumpanya sa pagpapanatili ng kagamitan, mga tagagawa ng makinarya at mga distributor na nagpapanatili ng maraming configuration ng cutting-head.

Ang tamang modelo ay tinutukoy ng cutting-head na istraktura sa halip na sa pamamagitan lamang ng materyal na pinoproseso.

Bumuo ng Praktikal na ekstrang Imbentaryo

Bagama't ang isang ceramic ring ay medyo maliit na consumable, ang kawalan nito ay maaaring makapagpaantala ng cutting-head maintenance.

Para sa mga Pabrika ng Produksyon

Ang mga pabrika na nagpapatakbo ng maraming laser cutting machine ay maaaring mag-ayos ng mga ekstrang ceramic ring ayon sa cutting-head model at machine number. Ginagawa nitong mas madali para sa mga technician na pumili ng tamang kapalit.

Para sa mga Distributor

Ang mga distributor ng kagamitan sa laser at mga kumpanya ng serbisyo ay maaaring mangailangan ng ilang mga detalye para sa iba't ibang mga makina ng customer. Ang pagkumpirma sa modelo bago ang maramihang pagbili ay nakakatulong na maiwasan ang pag-stock ng mga hindi tugmang bahagi.

Mahalaga ang Kalidad sa Maliit na Bahagi

Ang presyo ng pagbili ng isang ceramic ring ay maliit kumpara sa halaga ng isang kumpletong laser cutting system, ngunit ang dimensional inconsistency ay maaari pa ring lumikha ng mga problema sa pagpapanatili.

Dimensional Consistency

Ang ceramic body, mounting features at contact arrangement ay dapat tumutugma sa nakumpirma na detalye. Ang mga pare-parehong dimensyon ay tumutulong sa pagsuporta sa paulit-ulit na pagpupulong.

Proteksyon sa Packaging

Ang mga ceramic na bahagi ay dapat na maayos na protektado sa panahon ng imbakan at transportasyon. Ang pag-iwas sa mga chips at bitak bago ang pag-install ay bahagi ng maaasahang pamamahala ng consumable.

Kailan Ito Dapat Palitan?

Walang universal replacement interval para sa bawat cutting head. Ang aktwal na mga kinakailangan sa serbisyo ay nakasalalay sa pagpapatakbo ng makina, mga banggaan, pagkakalantad sa init, kontaminasyon at mga kasanayan sa pagpapanatili.

Palitan Pagkatapos ng Nakikitang Pinsala

Ang mga bitak, chips, deformation o iba pang pisikal na pinsala ay malinaw na mga dahilan upang siyasatin ang bahagi at matukoy kung kinakailangan ang pagpapalit.

Palitan sa Panahon ng Pagpapanatili

Kung ang ceramic ring ay nagpapakita ng abnormal na pagkasira o ang cutting-head assembly ay hindi gumagana gaya ng inaasahan, ang pagpapalit ay maaaring ituring bilang bahagi ng proseso ng pagpapanatili.

Impormasyon sa Pag-order

Para sa tumpak na panipi, ibigay ang cutting-head model, orihinal na ceramic-ring na impormasyon, mga sukat, contact arrangement, mga larawan at kinakailangang dami hangga't maaari.

Kung Hindi Mo Alam ang Modelo

Magpadala ng malilinaw na larawan ng ceramic ring, cutting head at orihinal na packaging. Isama ang anumang magagamit na mga sukat o numero ng bahagi.

Para sa Bultuhang Pagbili

Para sa paulit-ulit o maramihang mga order, ibigay nang maaga ang mga kinakailangang dami at cutting-head na modelo. Maaaring tumulong ang EVER VIEW sa pagkumpirma ng detalye at pagpapalit ng supply.

KAILANGAN NG KAPALIT NA CERAMIC RING?

Ipadala ang Mga Detalye → Kumpirmahin ang Modelo → Suriin ang Detalye → Kumuha ng Quote

Makipag-ugnayan sa EVER VIEW para sa pagtutugma ng ceramic-ring, pagpapalit at maramihang pagbili para sa fiber laser cutting head.

FAQ

Ano ang nagiging sanhi ng pag-crack ng ceramic ring?

Ang banggaan sa workpiece, sobrang mekanikal na puwersa o hindi wastong paghawak ay maaaring makapinsala sa ceramic body. Ang init at kontaminasyon sa produksyon ay maaari ding mag-ambag sa pagkasira depende sa disenyo ng cutting-head.

Pwede pa bang gamitin pansamantala ang basag na singsing?

Ang isang basag na ceramic ring ay hindi dapat ituring bilang isang normal na bahaging magagamit. Dahil ang singsing ay maaaring bahagi ng insulation at sensing structure, dapat sundin ang pamamaraan ng pagpapanatili ng cutting-head manufacturer bago magpatuloy sa operasyon.

Bakit may metal contact ang singsing?

Ang ilang cutting-head na disenyo ay nagsasama ng mga conductive contact o insert bilang bahagi ng capacitive height-sensing circuit. Ang kanilang eksaktong pagkakaayos ay nag-iiba ayon sa cutting-head model.

Mahalaga ba ang taas ng ceramic-ring?

Oo. Ang pangkalahatang taas ay isa sa mga sukat na maaaring makaapekto sa kung paano magkasya ang lower cutting-head assembly. Dapat itong itugma sa orihinal na detalye sa halip na piliin lamang sa labas ng diameter.

Maaari ba akong gumamit ng ceramic ring mula sa ibang cutting-head brand?

Kung ang mga sukat, istraktura ng pag-mount, pag-aayos ng contact at iba pang nauugnay na mga detalye ay nakumpirma na magkatugma. Ang katulad na hitsura ay hindi ginagarantiyahan ang pagpapalit.

Anong mga larawan ang pinakamahusay para sa pagkakakilanlan?

Magbigay ng mga view sa harap, likuran at gilid ng ceramic ring, kasama ang larawan ng cutting-head model label. Ang pagsukat gamit ang ruler, caliper o iba pang angkop na sanggunian ay maaaring gawing mas tumpak ang pagkakakilanlan.
